ワゴンR  三次元計測
修理前計測 車両保険修理

スズキワゴンR
リヤフロア交換
大阪府堺市より

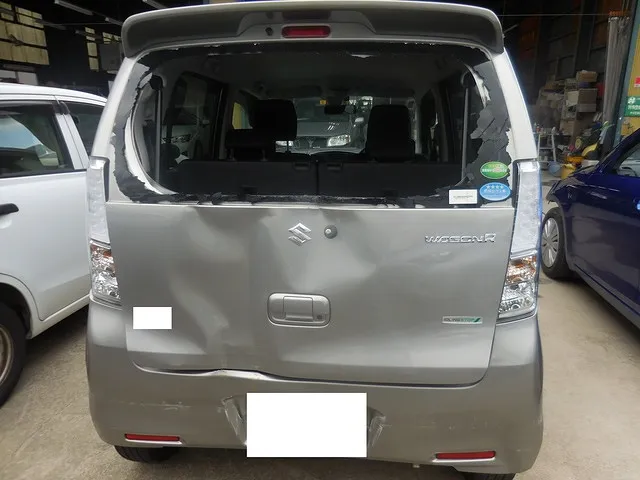

スズキワゴンR リヤ廻り 三次元計測 保険修理リヤフロア交換修理 リヤガラスも割れてます

 スズキワゴンR リヤ廻り 三次元計測 保険修理
リヤフロア交換修理
リヤガラスも割れてます

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故

バックで壁にぶち当たった。
ペダル踏み違え。

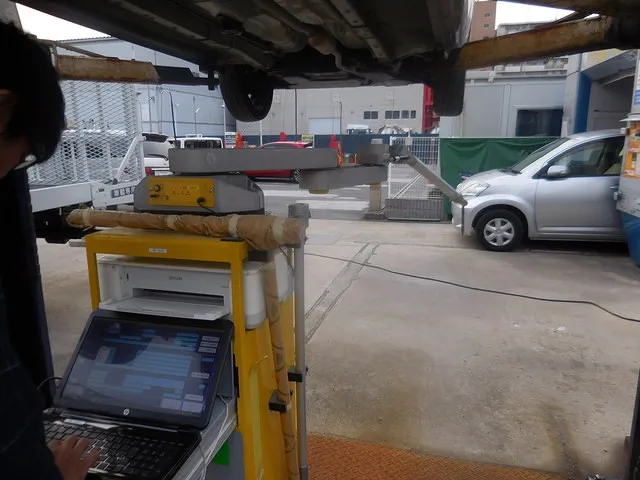

スズキワゴンR リヤ廻り 三次元計測 保険修理リヤフロア交換修理 三次元計測器による修理前計測

 スズキワゴンR リヤ廻り 三次元計測 保険修理
リヤフロア交換修理
三次元計測器による修理前計測

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故
目視でも分るぐらいの変形
サイドメンバークロスメンバーフロアに大ダメージ有り。

念のため、三次元計測器による計測を行いました。

スズキワゴンR リヤ廻り 三次元計測 保険修理リヤフロア交換修理 リヤフロア状況クロスメンバーにも大きな損傷が有ります

 スズキワゴンR リヤ廻り 三次元計測 保険修理
リヤフロア交換修理
リヤフロア状況クロスメンバーにも
大きな損傷が有ります

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故

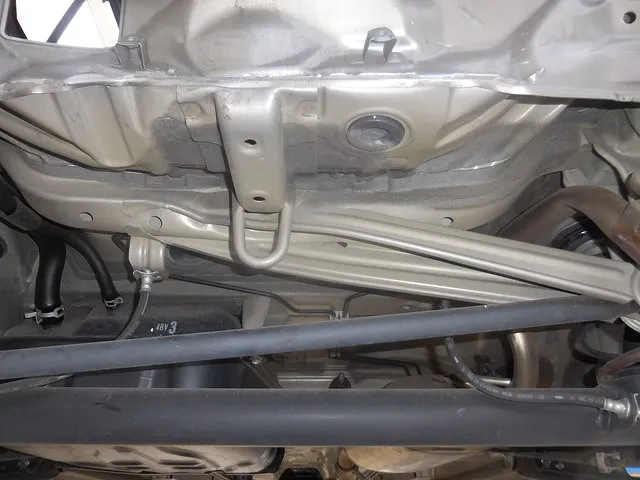

リアフロア下から見たところ

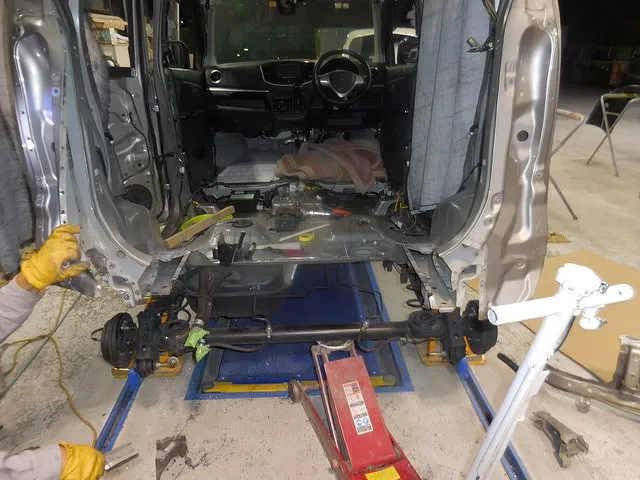

スズキワゴンR リヤ廻り 三次元計測 保険修理リヤフロア交換修理 フロアパネル切り取ったところ

 スズキワゴンR リヤ廻り 三次元計測 保険修理
リヤフロア交換修理
フロアパネル切り取ったところ

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故
リヤエンドパネルフロアp寝る切り取ったところ

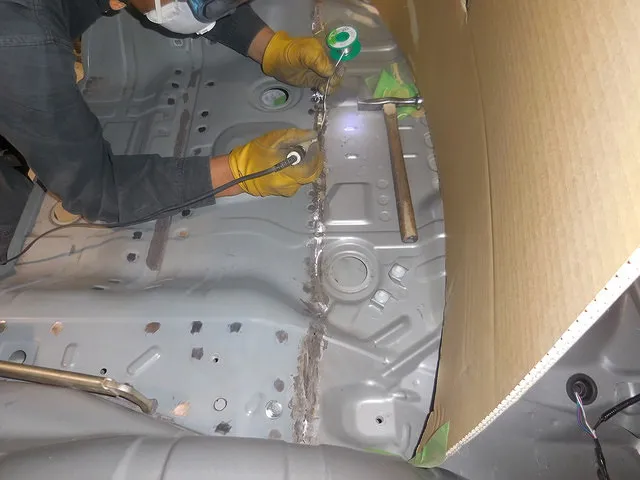

スズキワゴンR リヤ廻り 三次元計測 保険修理リヤフロア交換修理 フロア切継ぎ溶接時

 スズキワゴンR リヤ廻り 三次元計測 保険修理
リヤフロア交換修理
フロア切継ぎ溶接時

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故

リヤフロア新品を途中で切り取り
クロスメンバーの中間点でつなぎます

なるべくフロア交換の痕跡が残りにくくするためと
強度も考えてのことです

またフロアマットをめくた時の
美観も良くするよう溶接を
ろうずけさせていただいてます
これもひと手間かけて仕事です

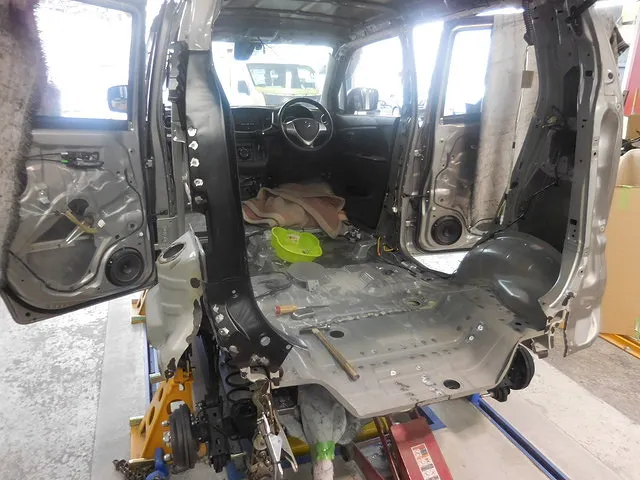

スズキワゴンR リヤ廻り 三次元計測 保険修理 リヤフロア交換修理 リヤフロア切継ぎ交換時

 スズキワゴンR リヤ廻り 三次元計測 保険修理
リヤフロア交換修理
リヤフロア切継ぎ交換時

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故

フォロア交換したところです。
左クォーターパネルと
テールランプサポートパネルも
アウター・インナーと同時交換と致しました

インナークォーターにも曲損傷が
有り板金修正修理いたした。

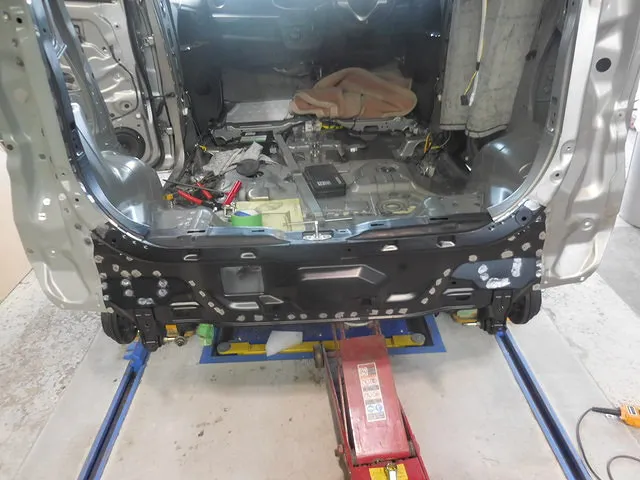

スズキワゴンR リヤ廻り 三次元計測 保険修理リヤフロア交換修理 エンドパネル・クォータ^パネル交換時

 スズキワゴンR リヤ廻り 三次元計測 保険修理
リヤフロア交換修理
エンドパネル・クォータ^パネル交換時

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故

テールランプインナーパネル
フロアパネル交換後
テールサポートアウター
エンドパネル
クォーターパネルも取り付けました

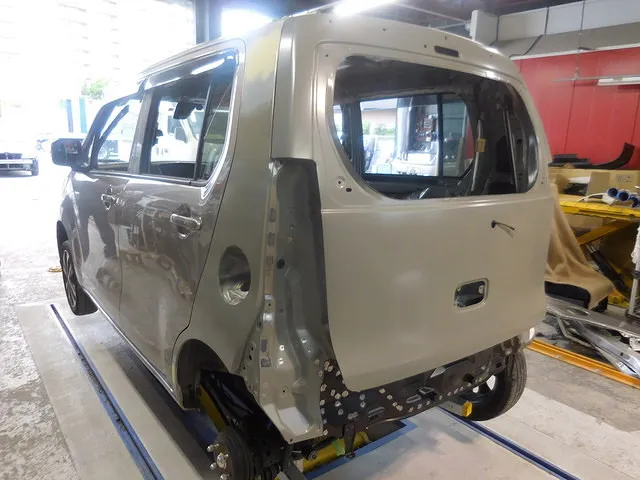

スズキワゴンR リヤ廻り 三次元計測 保険修理リヤフロア交換修理 板金終了時

 スズキワゴンR リヤ廻り 三次元計測 保険修理
リヤフロア交換修理
板金終了時

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故

板金工程が終わりました。
全ての擬装品を仮付けし
隙間(チリ)を基準値通りに
調整いたします。

その後パーツごとに仕訳し
塗装工程に入ります。

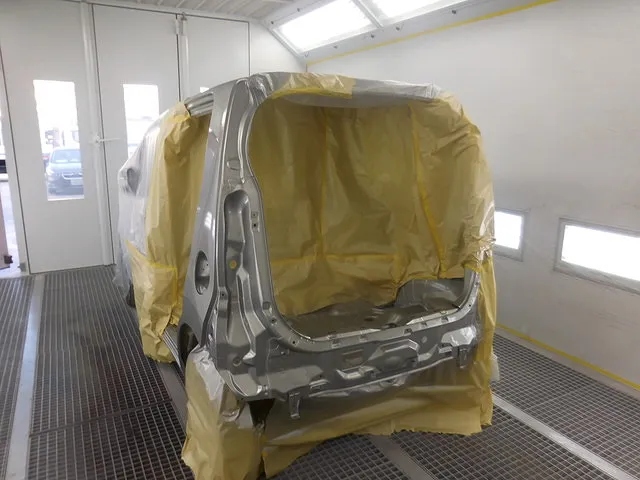

スズキワゴンR リヤ廻り 三次元計測 保険修理リヤフロア交換修理 塗装ブース内

 スズキワゴンR リヤ廻り 三次元計測 保険修理
リヤフロア交換修理
塗装ブース内

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故
塗装ブース内にて塗装中です、
バックドアは取り外して
裏表同時に塗装いたします。
ブース内で同時に塗装いたします。

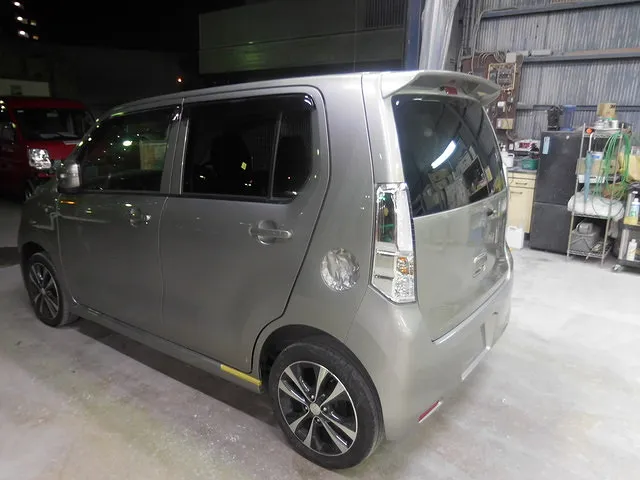

スズキワゴンR リヤ廻り 三次元計測 保険修理スズキ ワゴンR リヤフロア交換修理 塗装終了 完成まじか

 スズキワゴンR リヤ廻り 三次元計測 保険修理
スズキ ワゴンR リヤフロア交換修理
塗装終了 完成まじか

スズキワゴンR修理事例
リヤバックで当てたペダルふみ間違い事故

塗装が終わり組み付けもほぼ完成です
最終仕上げを待って納車となります

ペダル踏み違えバックでの事故は
意外と損傷が大きいのが特徴です

最近、報道等で話題になってる
ナルセワンペダルを装着しておれば
防げてた事故かもしれません

車両保険保険修理
参考修理代金
修理技術料¥208,000
修理部品代¥358,000
塗装技術料¥88,000
塗装材料費¥16,000
諸費用・外注費¥70,000
修理代合計¥740,000(税前
